লিঙ্কযোগ্য T8 LED টিউবের জন্য সার্কিট লোড সীমা: নিরাপত্তা, কর্মক্ষমতা, এবং পরিমাপযোগ্যতা

জন্য সার্কিট লোড সীমালিঙ্কযোগ্য T8 LED টিউব: নিরাপত্তা, কর্মক্ষমতা, এবং পরিমাপযোগ্যতা

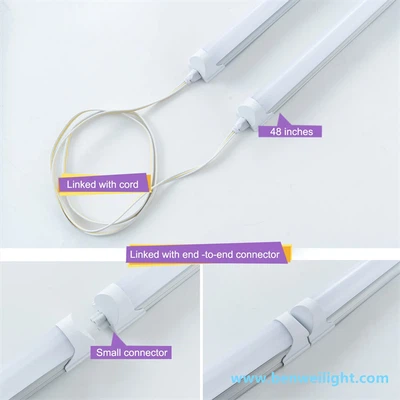

ইন্টিগ্রেটেড লিঙ্কযোগ্য T8 LED টিউবগুলি একাধিক ফিক্সচারের ডেইজি-চেইনিং সক্ষম করে সরলীকৃত ইনস্টলেশনের প্রতিশ্রুতি দেয়। যাইহোক, তাদের বৈদ্যুতিক লোড ক্ষমতা অতিক্রম করা সিস্টেমের ব্যর্থতা, নিরাপত্তা বিপত্তি এবং সম্মতি লঙ্ঘনের ঝুঁকি রাখে। এখানে জটিল সীমাবদ্ধতা এবং সমাধানগুলির একটি প্রযুক্তিগত ভাঙ্গন রয়েছে:

1. কোর লিমিটিং ফ্যাক্টর

ক) ড্রাইভারের আউটপুট ক্ষমতা

সর্বাধিক সমন্বিত ড্রাইভার সমর্থনএর থেকে কম বা সমান150W মোট লিঙ্কড লোড (যেমন, 6×24W টিউব)।

জটিল দুর্বল পয়েন্ট: Non-isolated drivers in budget tubes overheat at >80% লোড (120W এর চেয়ে বড় বা সমান)।

খ) সংযোগকারী/অভ্যন্তরীণ ওয়্যারিং গেজ

সংযোগকারীর মধ্যে 18-22 AWG তার গলে যায়>10A বর্তমান(NEC ক্লাস 2 সীমা)।

উদাহরণ: 10×24W টিউব @120V=2A; @277V=0.87এ -ভোল্টেজ নিরাপদ চেইন দৈর্ঘ্য নির্ধারণ করে.

গ) ভোল্টেজ ড্রপ

3% ড্রপ রুল: সর্বাধিক 5 লিঙ্কযুক্ত টিউব @120V (40m সার্কিট) বনাম. 15 @277V।

উপসর্গ: শেষ ফিক্সচারে ঝিকিমিকি, লুমেনের আউটপুট কমে যাওয়া।

2. বাস্তব-বিশ্ব বনাম মার্কেটিং দাবি

দ্রষ্টব্য: 90% "লিঙ্কযোগ্য" টিউবে ওভারলোড সুরক্ষা সার্কিটের অভাব রয়েছে।

3. সমালোচনামূলক নিরাপত্তা মান

NEC 725.144:ক্লাস 2 সার্কিট এ ক্যাপড100W(120V) বা200W (277V).

UL 1993:অভ্যন্তরীণ তাপমাত্রা 90 ডিগ্রির বেশি হলে তাপীয় কাটঅফের প্রয়োজন।

লঙ্ঘনের উদাহরণ:120V তে 8×24W টিউব (192W) চেইন করা UL সার্টিফিকেশন শূন্য করে।

4. কর্মক্ষমতা অবনতি

লুমেন ক্ষয়:ক্রমবর্ধমান ভোল্টেজ ড্রপের কারণে 5 টি টিউব ছাড়িয়ে প্রতি ফিক্সচারে 8% ড্রপ।

ফ্লিকার ঝুঁকি: Poor-quality drivers exhibit >চেইন এন্ডে 30% ফ্লিকার (IEEE 1789 নন-অনুশীলন)।

EMI বৃদ্ধি: Linked systems without surge protection fail at >2kV (বনাম. 6kV স্বতন্ত্র)।

5. বড়-স্কেল ইনস্টলেশনের জন্য সমাধান

ক) জোনড পাওয়ার ডিস্ট্রিবিউশন

পৃথক সার্কিট দ্বারা খাওয়ানো 4-5 টিউবের গ্রুপে চেইন বিভক্ত করুন।

খরচ:+15% তারের শ্রম, +20% উপকরণ।

খ) কেন্দ্রীভূত ড্রাইভার সিস্টেম

"বোবা" টিউবে DC আউটপুট সহ উচ্চ-ক্ষমতার বাহ্যিক ড্রাইভার (যেমন, 300W মিন ওয়েল HLG) ব্যবহার করুন৷

সুবিধা:95% সিস্টেম কার্যকারিতা সহ 12+ টিউবগুলিকে সক্ষম করে৷

গ) হাইব্রিড ওয়্যারিং

6. মূল নির্বাচনের মানদণ্ড

ড্রাইভারের বৈশিষ্ট্য যাচাই করুন:

"100-305V" পরিসর দেখুন (শুধু 120/277V নয়)

চাহিদা ওভারলোড/শর্ট-সার্কিট সুরক্ষা (যেমন, আইসি সুরক্ষা)

সংযোগকারী রেটিং:

ন্যূনতম 16 AWG অভ্যন্তরীণ ওয়্যারিং

V0-রেটেড শিখা-প্রতিরোধী প্লাস্টিক

সার্টিফিকেশন চিহ্ন:

EMI এর জন্য UL 1993 + FCC পার্ট 15B

উপসংহার
T8 LED টিউবের জন্য সত্যিকারের লিঙ্কযোগ্য সীমা সাধারণত থেকে4 টি টিউব (120V) থেকে 8 টি টিউব (277V)- মার্কেটিং দাবির অনেক নিচে। এই থ্রেশহোল্ডগুলি অতিক্রম করলে কোড লঙ্ঘন, অকাল ব্যর্থতা এবং অগ্নি ঝুঁকির ঝুঁকি থাকে। 100W এর বাইরে ইনস্টলেশনের জন্য, কেন্দ্রীভূত ড্রাইভার বা জোনযুক্ত সার্কিট বাধ্যতামূলক। সর্বদা তৃতীয় পক্ষের প্রত্যয়িত পণ্যগুলিকে অগ্রাধিকার দিন এবং বাণিজ্যিক স্থাপনার জন্য একজন যোগ্য ইলেকট্রিশিয়ানের পরামর্শ নিন। মনে রাখবেন: "লিঙ্কযোগ্য" মানে "সীমাহীন" নয়।
