LED হাই বে লাইটের পাঁচটি ডিমিং পদ্ধতি
LED হাই বে লাইটের পাঁচটি ডিমিং কন্ট্রোল পদ্ধতি বিস্তারিতভাবে ব্যাখ্যা করা হয়েছে। LED এর আলো-নিঃসরণকারী নীতি ঐতিহ্যগত আলো থেকে ভিন্ন। এটি আলো নির্গত করতে পিএন জংশনের উপর নির্ভর করে। একই পাওয়ারের এলইডি হাই বে লাইট সোর্সের বিভিন্ন কারেন্ট এবং ভোল্টেজ প্যারামিটার রয়েছে কারণ বিভিন্ন চিপ ব্যবহার করা হয়েছে, তাই এর অভ্যন্তরীণ ওয়্যারিং গঠন এবং সার্কিট বন্টনও ভিন্ন, ফলে বিভিন্ন আলোর উত্সের ডিমিং ড্রাইভের জন্য বিভিন্ন প্রয়োজনীয়তা রয়েছে। নির্মাতারা অতএব, কন্ট্রোল সিস্টেম এবং আলোর উত্স বৈদ্যুতিক যন্ত্রপাতির মধ্যে অমিল শিল্পের একটি সাধারণ সমস্যা হয়ে দাঁড়িয়েছে। একই সময়ে, এলইডি হাই বে লাইট কন্ট্রোল সিস্টেমের বৈচিত্র্যও উচ্চ চ্যালেঞ্জ উপস্থাপন করে। যদি কন্ট্রোল সিস্টেম এবং লাইটিং ইকুইপমেন্ট মিল না হয়, তাহলে আলো নিভে যেতে পারে বা ঝিকিমিকি করতে পারে এবং LED হাই বে লাইটের ড্রাইভ সার্কিট এবং আলোর উৎসের ক্ষতি হতে পারে। বাজারে পাঁচটি এলইডি হাই বে আলো নিয়ন্ত্রণ পদ্ধতি রয়েছে:
1. ফ্রন্টিয়ার ফেজ কাট (FPC), SCR ডিমিং
2. রিয়ার এজ ফেজ কাট (RPC) MOS টিউব ডিমিং
3. 1-10ভিডিসি
4. ডালি (ডিজিটাল অ্যাড্রেসেবল লাইটিং ইন্টারফেস)
5. DMX512 (বা DMX)

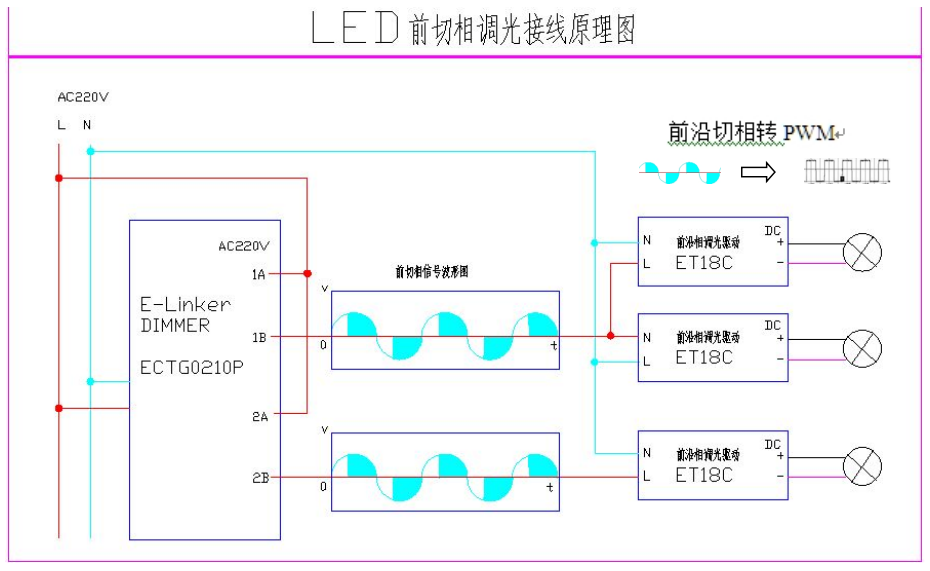

1. ফ্রন্টিয়ার ফেজ-কাট কন্ট্রোল ডিমিং
লিডিং এজ ডিমিং হল থাইরিস্টর সার্কিট ব্যবহার করা, এসি ফেজ 0 থেকে শুরু করে, ইনপুট ভোল্টেজ কাটা হয়, এবং থাইরিস্টর চালু না হওয়া পর্যন্ত কোনও ভোল্টেজ ইনপুট নেই। নীতিটি হল সাইন তরঙ্গরূপ পরিবর্তন করার জন্য বিকল্প তরঙ্গের প্রতিটি অর্ধ-তরঙ্গের পরিবাহী কোণকে সামঞ্জস্য করা, যার ফলে বিকল্প স্রোতের কার্যকর মান পরিবর্তন করা, যাতে ম্লান করার উদ্দেশ্য অর্জন করা যায়।
লিডিং-এজ ডিমারগুলির উচ্চ সমন্বয় নির্ভুলতা, উচ্চ দক্ষতা, ছোট আকার, হালকা ওজন এবং সহজ দূর-দূরত্ব ম্যানিপুলেশনের সুবিধা রয়েছে। তারা বাজারে প্রভাবশালী, এবং অধিকাংশ নির্মাতার পণ্য এই ধরনের dimmer হয়. লিডিং এজ ফেজ কন্ট্রোল ডিমার সাধারণত থাইরিস্টরকে সুইচিং ডিভাইস হিসেবে ব্যবহার করে, তাই একে থাইরিস্টর ডিমারও বলা হয়।
LED হাই বে লাইটিং-এ FPC ডিমার ব্যবহার করার সুবিধাগুলি হল: কম ম্লান করার খরচ, বিদ্যমান ওয়্যারিং এর সাথে সামঞ্জস্যপূর্ণ, এবং রিওয়্যারিংয়ের প্রয়োজন নেই। অসুবিধা হল যে FPC-এর ডিমিং পারফরম্যান্স দুর্বল, যা সাধারণত ম্লান পরিসরের হ্রাসের দিকে নিয়ে যায় এবং এটি একটি একক বা অল্প সংখ্যক এলইডি হাই বে লাইটের রেট পাওয়ারের চেয়ে সর্বনিম্ন প্রয়োজনীয় লোডকে অতিক্রম করে। থাইরিস্টর অর্ধ-নিয়ন্ত্রিত সুইচের বৈশিষ্ট্যগুলির কারণে, এটি কেবল কারেন্ট চালু করার কাজ করে, তবে কারেন্টকে পুরোপুরি বন্ধ করতে পারে না। এমনকি যদি এটি সর্বনিম্ন স্তরে সামঞ্জস্য করা হয়, তবুও একটি দুর্বল স্রোত রয়েছে। প্রচুর পরিমাণে আলো বিদ্যমান থাকার পরে, LED হাই বে লাইটটি বন্ধ হওয়ার পরেও দুর্বল আলো নির্গত করে, যা এই ওয়্যারিং-মুক্ত LED হাই বে লাইট ডিমিং পদ্ধতির প্রচারে একটি কঠিন সমস্যা হয়ে দাঁড়িয়েছে। E-Linker দ্বারা তৈরি কাটিং-এজ ফেজ-কাট LED হাই বে লাইট ডিমিং ড্রাইভার এই সমস্যার সমাধান করেছে। ড্রাইভ সার্কিটের "সি-টার্ন অফ" প্রযুক্তিটি "একটানা বন্ধ" এবং "ঝাঁকুনি খারাপ আলো" ইত্যাদি সমস্যা এড়াতে অপ্টিমাইজ করা হয়েছে। ই-লিঙ্কার ফ্রন্ট-কাট এলইডি হাই বে লাইটের ডিমিং ড্রাইভের সাথে মেলে এমন সমস্ত ধরণের ল্যাম্প এবং লণ্ঠনগুলি অন্যান্য থাইরিস্টর ডিমিং সিস্টেমের সাথে পুরোপুরি মিলিত হতে পারে, ব্যবহারকারীদের জন্য তারের এবং তারের ম্যান-আওয়ারগুলি সংরক্ষণ করে এবং থাইরিস্টর এলইডি ম্লান হওয়ার সমাধান করে। উচ্চ বে লাইট ম্যাচিং এবং অপ্রতিরোধ্য বিশৃঙ্খলা।
2. PWM 2. ট্রেইলিং এজ ফেজ-কাট কন্ট্রোল ডিমিং
ট্রেলিং এজ ফেজ-কাট কন্ট্রোল ডিমার ফিল্ড ইফেক্ট ট্রানজিস্টর (FET) বা ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর (IGBT) ডিভাইস দিয়ে তৈরি। ট্রেলিং এজ ফেজ-কাট ডিমার সাধারণত স্যুইচিং ডিভাইস হিসাবে MOSFET ব্যবহার করে, তাই এটিকে MOSFET ডিমারও বলা হয়, যা সাধারণত "MOS টিউব" নামে পরিচিত। MOSFET একটি সম্পূর্ণ নিয়ন্ত্রিত সুইচ, যা চালু এবং বন্ধ উভয়ই নিয়ন্ত্রণ করা যায়, তাই এমন কোন ঘটনা নেই যে থাইরিস্টর ডিমার সম্পূর্ণরূপে বন্ধ করা যাবে না। উপরন্তু, MOSFET ডিমিং সার্কিট থাইরিস্টরের তুলনায় ক্যাপাসিটিভ লোড ডিম করার জন্য বেশি উপযুক্ত, কিন্তু উচ্চ খরচ এবং তুলনামূলকভাবে জটিল ডিমিং সার্কিটের কারণে, যা স্থিতিশীল করা সহজ নয়, এমওএস টিউব ডিমিং পদ্ধতি তৈরি করা হয়নি। অপটিক্যাল ডিভাইসগুলি এখনও ডিমিং সিস্টেমের বাজারের বেশিরভাগ অংশ দখল করে আছে।
লিডিং এজ ফেজ-কাট ডিমারের সাথে তুলনা করে, ট্রেইলিং এজ ফেজ-কাট ডিমার এলইডি হাই বে লাইটিং ইকুইপমেন্টে প্রয়োগ করা হয়, কারণ ন্যূনতম কোন লোডের প্রয়োজন নেই, এটি একটি একক লাইটিং ইকুইপমেন্ট বা খুব ছোট লোডে ভাল পারফরম্যান্স অর্জন করতে পারে তবে, যেহেতু এমওএস টিউবগুলি খুব কমই ডিমিং সিস্টেমে ব্যবহৃত হয়, সেগুলি সাধারণত কেবল নব-টাইপ সিঙ্গেল-ল্যাম্প ডিমিং সুইচগুলিতে তৈরি করা হয়। এই লো-পাওয়ার পোস্ট-কাট ডিমার ইঞ্জিনিয়ারিংয়ের জন্য উপযুক্ত নয়। এবং অনেক আলো নির্মাতারা তাদের নিজস্ব ডিমিং ড্রাইভার এবং ল্যাম্পগুলিতে ডিমিং পরীক্ষা করতে এই ডিমার ব্যবহার করে। এবং তারপরে তাদের নিজস্ব ডিমিং পণ্যগুলিকে ইঞ্জিনিয়ারিং মার্কেটে ঠেলে দেয়, যা প্রায়শই প্রকৌশলে থাইরিস্টর ডিমিং সিস্টেমের সাথে মডুলেশনের পরে ফেজ-কাট ডিমিং ড্রাইভিংয়ের পরিস্থিতির দিকে পরিচালিত করে। ম্লান করার পদ্ধতির এই অমিল ডিমিং ফ্লিকারের দিকে নিয়ে যায়, যা দ্রুত পাওয়ার সাপ্লাই বা ম্লান ক্ষতি করতে পারে।
3. 1-10ভি ডিমিং
1-10ভি ডিমিং ডিভাইসে দুটি স্বাধীন সার্কিট রয়েছে, একটি হল একটি সাধারণ ভোল্টেজ সার্কিট, যা আলোক সরঞ্জামগুলিতে পাওয়ার সাপ্লাই চালু বা বন্ধ করতে ব্যবহৃত হয় এবং অন্যটি হল একটি কম-ভোল্টেজ সার্কিট, যা একটি রেফারেন্স ভোল্টেজ প্রদান করে এবং আলোক সরঞ্জামগুলিকে ডিমিং লেভেল বলে, 0-10ভি ডিমিং কন্ট্রোলার সাধারণত ফ্লুরোসেন্ট ল্যাম্পের ডিমিং কন্ট্রোলারে ব্যবহৃত হত। এখন, যেহেতু এলইডি হাই বে লাইট ড্রাইভ মডিউলে একটি ধ্রুবক পাওয়ার সাপ্লাই যোগ করা হয়েছে এবং একটি বিশেষ কন্ট্রোল সার্কিট রয়েছে, তাই 0-10ভি ডিমারও প্রচুর পরিমাণে এলইডি হাই বে আলোকে সমর্থন করতে পারে। যাইহোক, অ্যাপ্লিকেশন অসুবিধাগুলিও খুব স্পষ্ট। লো-ভোল্টেজ কন্ট্রোল সিগন্যালের জন্য লাইনের একটি অতিরিক্ত সেট প্রয়োজন, যা নির্মাণের প্রয়োজনীয়তাগুলিকে ব্যাপকভাবে উন্নত করে।

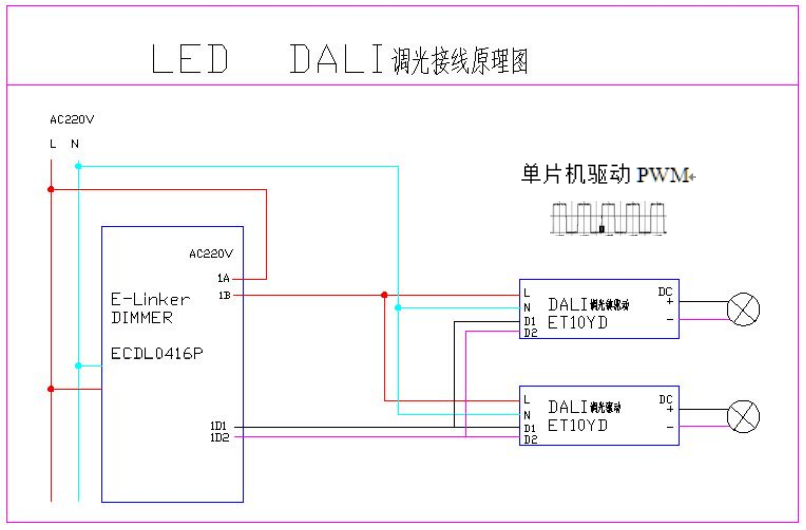

4. ডালি
DALI স্ট্যান্ডার্ড একটি DALI নেটওয়ার্ককে সংজ্ঞায়িত করেছে, যার মধ্যে রয়েছে বৃহত্তম 64 ইউনিট (যা স্বাধীনভাবে সম্বোধন করা যেতে পারে), 16টি গ্রুপ এবং 16টি দৃশ্য। DALI বাসের বিভিন্ন লাইটিং ইউনিটগুলিকে নমনীয়ভাবে গোষ্ঠীভুক্ত করা যেতে পারে বিভিন্ন দৃশ্য নিয়ন্ত্রণ এবং পরিচালনার জন্য। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, একটি সাধারণ DALI কন্ট্রোলার 40 থেকে 50 টি ল্যাম্প পর্যন্ত নিয়ন্ত্রণ করে, যা 16 টি গ্রুপে বিভক্ত হতে পারে এবং সমান্তরালভাবে কিছু ক্রিয়াকলাপ প্রক্রিয়া করতে পারে। একটি DALI নেটওয়ার্কে, প্রতি সেকেন্ডে 30 থেকে 40টি নিয়ন্ত্রণ কমান্ড প্রক্রিয়া করা যেতে পারে। এর মানে হল যে কন্ট্রোলারকে প্রতিটি লাইটিং গ্রুপের জন্য প্রতি সেকেন্ডে 2টি ডিমিং কমান্ড পরিচালনা করতে হবে। DALI একটি বাস্তব পয়েন্ট-টু-পয়েন্ট নেটওয়ার্ক নয়, এটি একটি 1~10V ভোল্টেজ ইন্টারফেসের পরিবর্তে একটি নিয়ন্ত্রণ ব্যালাস্ট। প্রথাগত 1-10ভি ডিমিংয়ের সাথে তুলনা করে, DALI-এর সুবিধা হল প্রতিটি নোডের একটি অনন্য ঠিকানা কোড থাকে এবং প্রতিক্রিয়া থাকে। দীর্ঘ-দূরত্বের আবরণ 1-10V এর মতো সংকেত ক্ষয় অনুভব করবে না, তবে প্রকৌশল অনুশীলনে, এই দূরত্বটি এখনও 200 মিটারের বেশি হওয়া উচিত নয়।
স্পষ্টতই DALI LED উচ্চ উপসাগরীয় আলো নিয়ন্ত্রণের জন্য উপযুক্ত নয়, একটি DALI নেটওয়ার্ক শুধুমাত্র 21টি পূর্ণ-রঙের LED উচ্চ উপসাগরীয় আলো নিয়ন্ত্রণ করতে পারে। DALI ঐতিহ্যগত আলো নিয়ন্ত্রণের জন্য, স্ট্যাটিক নিয়ন্ত্রণ এবং সিস্টেমের নির্ভরযোগ্যতা, স্থিতিশীলতা এবং সামঞ্জস্যের উপর দৃষ্টি নিবদ্ধ করে। এলইডি হাই বে লাইটিং সিস্টেমের স্কেল ডালি সিস্টেমের তুলনায় অনেক বড়। এটি প্রধানত বাতি এবং লণ্ঠনের শৈল্পিক প্রভাব অনুসরণ করে এবং সিস্টেমের বুদ্ধিমত্তাকে যথাযথভাবে বিবেচনা করে। এর জন্য সিস্টেমটিকে একটি বৃহত্তর বাস নেটওয়ার্কের সাথে সংযুক্ত করতে হবে, সীমাহীন সম্প্রসারণ ক্ষমতা এবং উচ্চ দৃশ্য রিফ্রেশ ক্ষমতা সহ। অতএব, DALI সিস্টেমগুলিকে প্রায়শই অন্যান্য বাস সিস্টেমের সাথে বৃহৎ আলোক প্রকল্পে একটি সাবসিস্টেম হিসাবে অন্তর্ভুক্ত করা হয়। ই-লিঙ্কারের COS সিস্টেমটি DALI সিস্টেমের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ।
DALI ম্লান করার সুবিধার পুনরাবৃত্তি করতে হবে না, অসুবিধাগুলি এখনও বিরক্তিকর সংকেত তারের বিন্যাস এবং উচ্চ মূল্য। এটা উল্লেখ করার মতো যে মাইক্রোকন্ট্রোলার যে কোনো সময়ে স্ট্যান্ডবাই অবস্থায় আছে তা নিশ্চিত করার জন্য আলো বন্ধ করার সময় বর্তমান DALI ডিমিং ড্রাইভারের এখনও স্ট্যান্ডবাই পাওয়ার খরচ প্রয়োজন। ই-লিঙ্কারের সাথে সজ্জিত ডিমারগুলি লাইট বন্ধ করার সময় শারীরিকভাবে শক্তি বন্ধ করতে পারে, স্ট্যান্ডবাই চলাকালীন শক্তির ক্ষতি এড়াতে পারে।
5. DMX512 আবছা
DMX512 প্রোটোকল Z প্রথমটি ইউএসআইটিটি (আমেরিকান সোসাইটি অফ থিয়েটার টেকনোলজি) দ্বারা ডিমার নিয়ন্ত্রণ করার জন্য কনসোলের জন্য একটি আদর্শ ডিজিটাল ইন্টারফেস হিসাবে তৈরি করা হয়েছিল। DMX512 এনালগ সিস্টেমকে ছাড়িয়ে গেছে, কিন্তু এনালগ সিস্টেমকে সম্পূর্ণভাবে প্রতিস্থাপন করতে পারে না। DMX512 এর সরলতা, নির্ভরযোগ্যতা (যদি সঠিকভাবে ইনস্টল করা এবং ব্যবহার করা হয়), এবং নমনীয়তা এটিকে পছন্দের প্রোটোকল করে তোলে যখন অর্থ অনুমতি দেয়। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, DMX512 এর নিয়ন্ত্রণ পদ্ধতিটি সাধারণত পাওয়ার সাপ্লাই এবং কন্ট্রোলারকে একসাথে ডিজাইন করা। DMX512 কন্ট্রোলার 8 ~ 24 লাইন নিয়ন্ত্রণ করে এবং সরাসরি LED হাই বে লাইট ফিক্সচারের RBG লাইন চালায়। যাইহোক, স্থাপত্য আলো প্রকল্পে, ডিসি লাইনের বড় দুর্বলতার কারণে, প্রায় 12 মিটারে একটি কন্ট্রোলার ইনস্টল করা প্রয়োজন। কন্ট্রোল বাসটি সমান্তরাল মোড, তাই, কন্ট্রোলারের ওয়্যারিং খুব বড়, এবং এটি অনেক ক্ষেত্রে তৈরি করাও অসম্ভব। DMX512 এর রিসিভারকে ঠিকানা সেট করতে হবে যাতে এটি স্পষ্টভাবে ডিমিং কমান্ড গ্রহণ করতে পারে, যা ব্যবহারিক প্রয়োগের ক্ষেত্রেও খুব অসুবিধাজনক। জটিল আলোর স্কিমগুলি নিয়ন্ত্রণ করতে একাধিক কন্ট্রোলার আন্তঃসংযুক্ত, এবং অপারেটিং সফ্টওয়্যারের নকশাও আরও জটিল হবে। অতএব, DMX512 এমন অনুষ্ঠানের জন্য আরও উপযুক্ত যেখানে ল্যাম্পগুলি একসাথে ঘনীভূত হয়, যেমন স্টেজ লাইটিং। সংক্ষেপে, DMX কন্ট্রোলারের প্রধান অসুবিধা হল যে এটির জন্য বিশেষ তারের বিন্যাস এবং টাইপ প্রয়োজন, এবং মৌলিক রং এবং দৃশ্যগুলি সেট করার জন্য নির্দিষ্ট প্রোগ্রামিং প্রয়োজন, যা পোস্ট-রক্ষণাবেক্ষণের জন্য ব্যয়বহুল।
